POTENTIOMETER / Fxx43
Fxx43 系列 滑動電位器
金屬外殼單聯滑動電位器，提供 20、25、30、45 及 60 mm 行程；可選中點定位、框架、防塵結構、塑膠或金屬滑柄，以及標準或長壽命版本。
此頁用於初步了解與組合需求；滑柄尺寸、安裝方式及量產規格仍需由我們的同事按實際應用確認。
一般規格
| 項目 | 內容 |
|---|---|
| 產品特點 | 金屬外殼；可選中點定位；塑膠或金屬滑柄；可選長壽命版本 |
| 總阻值 | 1KΩ ~ 1MΩ |
| 總阻值公差 | 500Ω < R < 1MΩ：±20%；R ≤ 500Ω 或 R ≥ 1MΩ：±30% |
| 阻值曲線 | A（音頻 15A）、B（線性 1B）、C（反向音頻 15C）、D（音頻 10A） |
| 耐電壓 | AC 300V，1 分鐘 |
| 絕緣阻抗 | DC 250V 下大於 10MΩ |
| 滑動雜訊 | 低於 100mV |
| 殘留阻值（20 / 30 mm） | 20 mm：端子 1–2 <10Ω、2–3 <20Ω；30 mm：端子 1–2 <10Ω、2–3 <30Ω |
| 聯間誤差（雙聯參考） | −40dB ~ 0dB ±3dB |
| 額定電壓 | B 線性曲線（20 / 30 / 45 / 60 mm）：AC 200V；其他曲線（20 / 30 / 45 / 60 mm）：AC 150V |
| 額定功率（單聯／雙聯） | B：20 mm 0.1/0.05W、30 mm 0.2/0.1W、45 mm 0.25/0.125W、60 mm 0.2/0.2W；其他曲線：20 mm 0.05/0.025W、30 mm 0.1/0.05W、45 mm 0.125/0.06W、60 mm 0.1/0.1W |
| 滑動扭力 | 10 ~ 100 gf |
| 止動強度 | 5.0 kgf·cm 以上（由基準面起 2 mm 位置） |
| 中點定位扭力 | 50 ~ 200 gf |
| 滑柄擺動 | 最大 2(2 × L) / 20 mm（L 為滑柄兩側長度） |
| 滑柄推拉強度 | 3.0 kgf 以上，10 秒 |
| 滑動壽命 | 標準：15,000 次以上；長壽命：100,000 次以上 |
| 工作溫度 | −10°C ~ +70°C |
應用項目

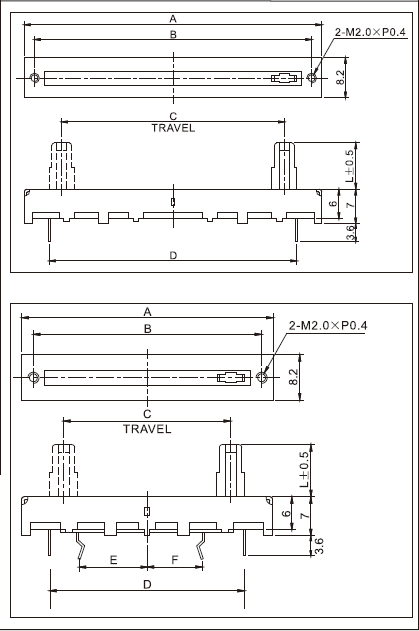

| 項目 | 內容 |
|---|---|
| F2043-NN｜20 mm 行程 | A 35 / B 31 / C 20 / D 25 mm |
| F2543-NN｜25 mm 行程 | A 40 / B 36 / C 25 / D 30 mm |
| F3043-NN / F3043-NF｜30 mm | A 45 / B 41 / C 30 / D 35 / E 12.5 / F 10 mm |
| F4543-NN / F4543-NF｜45 mm | A 60 / B 56 / C 45 / D 50 / E 17.5 / F 15 mm |
| F6043-NN｜60 mm 行程 | A 75 / B 71 / C 60 / D 65 mm |
| 安裝與電路 | PCB 孔位與端子電路依行程及框架版本而異，請提供初步 P/N 由同事確認圖面 |
一般規格為常見參考值，正式量產規格請與 我們同事 確認。
HOW TO ORDER / Fxx43
P/N 型號產生器
逐項選擇您需要的規格，下方會即時組成完整 P/N。把 P/N 傳給我們，我們就知道您要的規格。
這組 P/N 代表
每一段代碼都會顯示實際規格；如仍未能確定，您可以把完整 P/N 直接傳給線上客服。
- 滑動行程／型號 · 2043
- 20 mm｜F2043
- 聯數 · N
- 單聯
- 框架 · N
- 無框架
- 定位 · 0
- 無定位
- 防塵選項 · S
- 無防塵蓋
- 滑柄材質 · P
- 塑膠滑柄

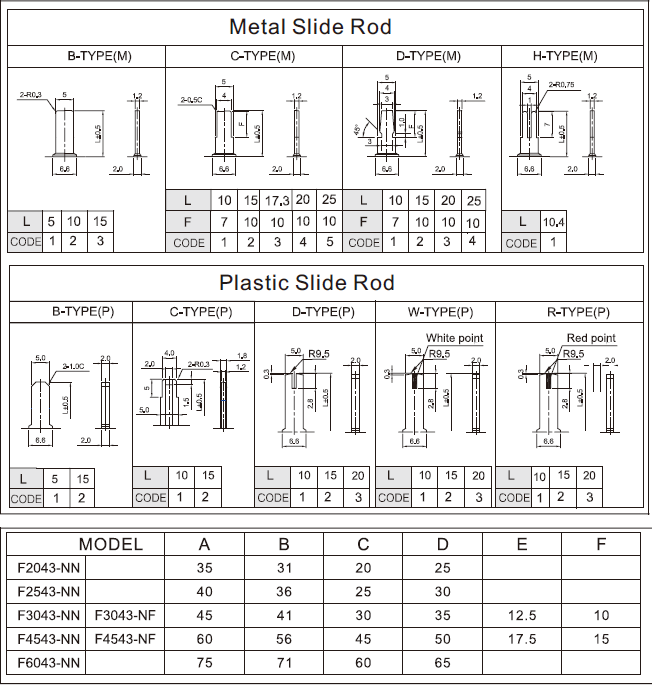

- 滑柄型式 · B
- B 型
- 滑柄長度代碼 · 1
- 代碼 1 · L 5 mm
- 阻值曲線 · A
- 音頻（15A）
- 總阻值 · 1K
- 1K
您的 P/NF2043-NN0SPB1A1K
